规格一览

    FB (油压式精冲机) MFB (机械式精冲机)
    160 250 320 400 500 650 800 1000 1200 1500 100 160 200 250
压力
总压力 kN 1600 2500 3200 4000 5000 6500 8000 10000 12000 15000 1000 1600 2000 2500
压边力 kN 800 1200 1600 2000 2500 3200 4000 5000 6000 300 600 800 1400
反压力 kN 400 600 800 1000 1250 1300 2000 2500 3000 240 400 500 800
废料剪能力 kN 300 400 600 700 70 120 150 100
工作工程 mm 20〜100 20〜140 20〜200 50 58 60 67.5
最大工程次数 SPM 60 55 50 40 35 30 100
冲裁速度 mm/s 3〜70 3〜60 3〜50 3〜45 3〜40
最大上升速度 mm/s 220 200 180 160
最大下降速度 mm/s 220 200 180 160
材料
最短条料长度 mm 2440 3000 3400 3600 3750 4000 1600 1700 1800 2400
宽度 mm 20〜200 40〜250 40〜320 40〜450 60〜550 20〜160 20〜200 20〜150 20〜150
最大料厚 mm 10 15 16 20 6 8 6 6
耗电率
总功率 KW 56 69 82 102 136 160 180 192 230 15 35 35 52
主电机功率 KW 30 37 55 75 90 110 132 160 5.5 22 22 30
油压
油冷却器 KW/h 30 38 45 60 70 90 100 110 130 2.5 4 5 7.5
油箱容量 L 850 1400 1600 2000 150 250 150
各部尺寸
A mm 1445 1625 1725 1750 1825 1900 2040 2310 2310 2375 1160 1300 1100 2100
B mm 1510 1840 1845 2030 2080 2130 2310 2790 2850 2950 1110 1190 1200 1900
C mm 1435 1625 1815 1830 1850 1980 2200 2250 2250 2410 1150 1280 1350 1290
D mm 2900 3400 3000 3300 3300 3400 3800 3900 4050 4400 2650 3100 3160 3680
E mm 1465 1715 1450 1450 1450 1450 1450 1450 1450 1450 1470 1710 1714 1257
F mm 1265 1415 1150 1150 1140 1080 1060 1060 1040 1010 1390 1620 1624 894
G mm 0 0 480 530 665 870 1175 1520 1660 2050 0 0 0 785
H mm 2460 2600 2660 2700 2840 3200 3500 3800 3800 4050 1620 3030 3250 2120
I mm 7010 7440 7550 7780 7830 8430 8765 9000 9100 9775 3810 2760 3550 7400

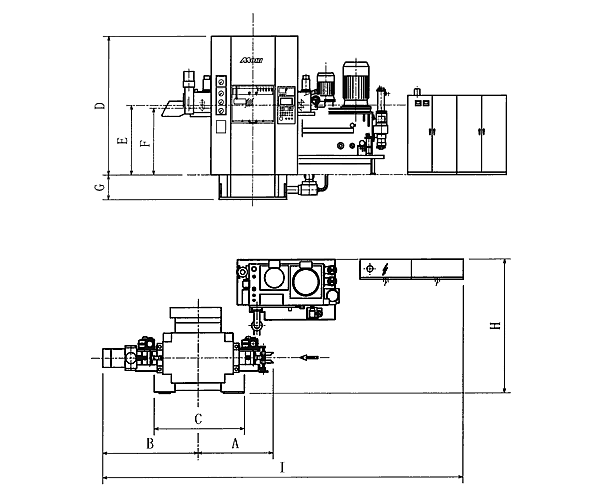

参考图

参考图

    FB (油压式精冲机) MFB (机械式精冲机)
    160 250 320 400 500 650 800 1000 1200 1500 100 160 200 240
模具安装部
上部工作台
a		 mm 500 650 800 850 900 1000 1100 1150 1200 430 550 560 650
b mm 500 600 700 750 850 900 1000 1100 430 550 560 650
c mm 75 75
下部工作台
e		 mm 500 650 800 850 900 1000 1100 1150 1150 1400 430 560 650
f mm 750 900 950 1000 1050 1200 1300 1300 1500 480 620 560 650
g mm 75 75 110 75
移动式
换模工作台
X mm 420 550 650 750 800 950 1000 1200
Y mm 500 650 750 800 950 1000 1200
Z mm 80 100 140 160 200
上部压环 Du mm 320 400 500 720 160 260 320
du mm 180 300 380 580 70 120 250
Tu mm 72 80 120 140 175 30 45 80
下部压环 Dl mm 250 400 500 720 250 300 320
dl mm 250 400 500 720 140 180 250
Tl mm 72 80 120 140 175 50 60 90
闭合高度 mm 230〜320 300〜380 320〜400 360〜460 400〜520 190〜280 210〜340 305〜355 360〜410
最大
开启高度		 mm 370 520 540 600 640 660 700 330 398 477 477.5

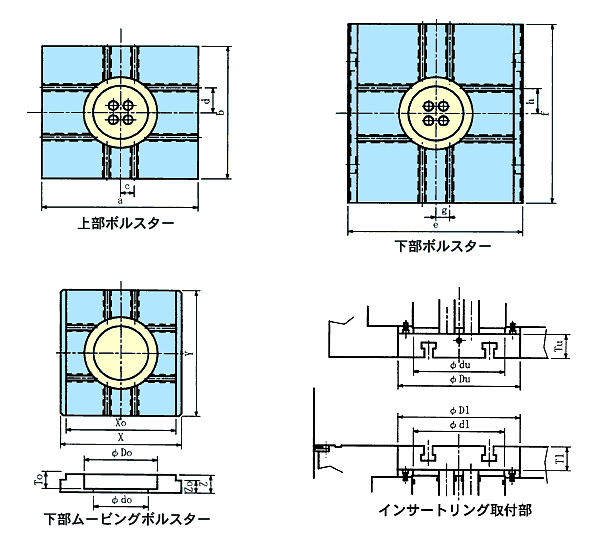

参考图

参考图
